SRQ蒸汽換熱器

產品分類: SRQ蒸汽換熱器
生產廠家: 淄博鑫科環保設備有限公司
價格: 來電咨詢
添加時間: 20/09/08
點擊次數：
二維碼:

手機瀏覽

更方便

產品詳情

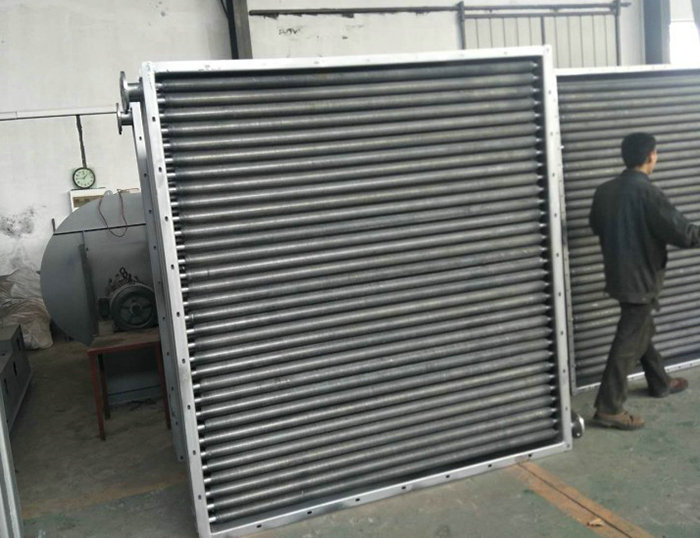

一、SRQ蒸汽換熱器概述
1．SRQ蒸汽換熱器由鋼制多孔板框架及鋼制散熱翅片管組成； 2．SRQ蒸汽換熱器廣泛應用于烘干系統的空氣加熱，及大中型采暖通風換熱系統； 3．蒸汽換熱器換熱介質：蒸汽（≤1.0MPa），熱水（<130℃）； 4．SRQ蒸汽換熱器規格表示說明：SRQ①×②③
①、②-分別為換熱器長，寬尺寸分米化整
③-表示換熱器散熱能力的大小（大D，中Z，小X）

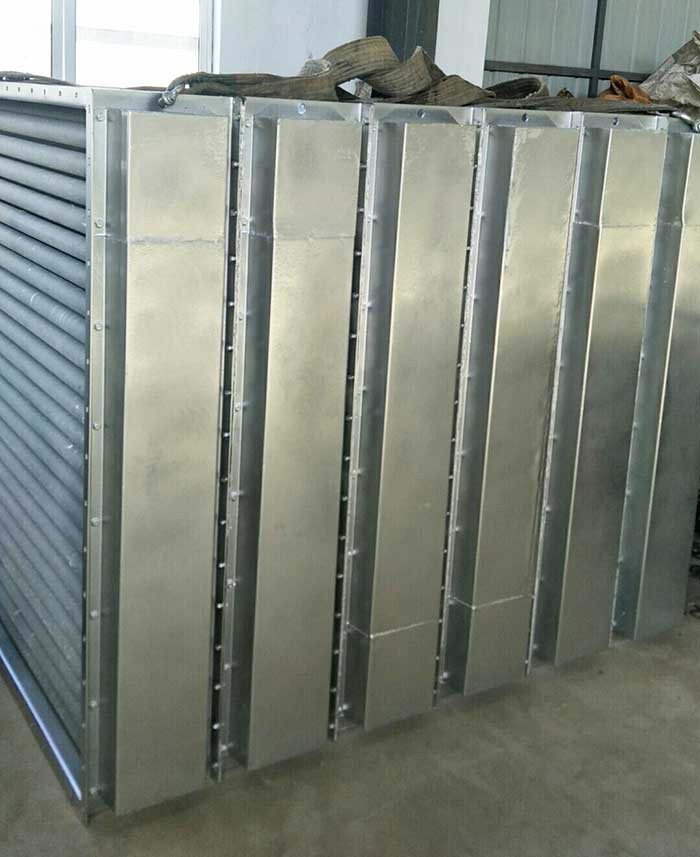

二、SRQ蒸汽換熱器結構特征
1．蒸汽換熱器采用多孔板結構固定式，散熱管（三排）呈叉排排列，結構緊湊，氣密性好，安裝方便； 2. 熱媒流經散熱器采用單回程形式，換換熱效率高，加熱速度快； 3．蒸汽換熱器的翅片熱管采用Φ22×2的無縫鋼管經專機繞片0.5×16mm鋼帶后制作，換熱效果好、承壓高、耐腐蝕； 4．蒸汽換熱器的翅片管片距對應散熱能力大小制作成5mm（D）6mm（Z）8mm(X）；蒸汽換熱器進出接口異側絲扣連接。

三、SRQ蒸汽換熱器技術參數表

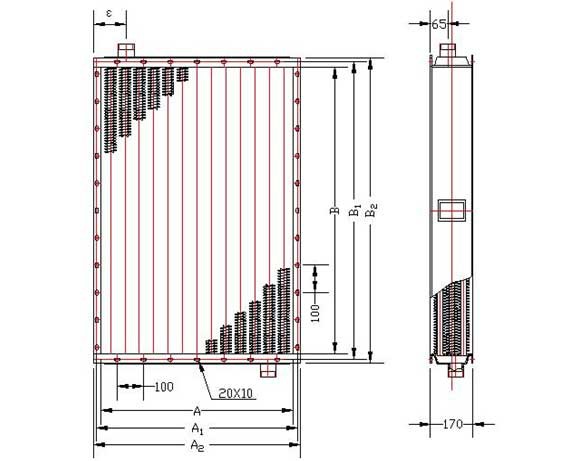

型號	散熱面積（m2）	熱媒	管束數	尺寸						連接管（寸）	重量
型號	散熱面積（m2）	熱媒	管束數	A	B	A1	B1	A2	B2	連接管（寸）	重量
SRQ5×5D	7.48	蒸汽或熱水	20	440	440	470	470	500	500	1 1/4"	41
SRQ6×5D	9.18		20		540		570		600		54
SRQ7×5D	10.88		20		640		670		700		68
SRQ10×5D	15.98		20		940		970		1000		81
SRQ12×5D	19.38		20		1140		1170		1200		108
SRQ6×6D	11.94		26	540	540	570	570	600	600	1.5"	62
SRQ7×6D	14.15		26		640		670		700		72
SRQ10×6D	20.78		26		940		970		1000		104
SRQ12×6D	25.20		26		1140		1170		1200		124
SRQ15×6D	31.83		26		1440		1470		1500		155
SRQ7×7D	15.78		29	640	640	670	670	700	700	2.0"	80
SRQ10×7D	23.17		29		940		970		1000		114
SRQ12×7D	28.12		29		1140		1170		1200		137
SRQ15×7D	35.53		29		1440		1470		1500		172
SRQ17×7D	40.42		29		1640		1670		1700		194
SRQ10×10D	35.16		44	940	940	970	970	1000	1000	2.5"	140
SRQ12×10D	42.64		44		1140		1170		1200		185
SRQ15×10D	53.85		44		1440		1470		1500		227
SRQ17×10D	61.34		44		1640		1670		1700		262
SRQ20×10D	72.56		44		1940		1970		2000		310
